[RF시스템] Introduction

RF(Radio Frequency) : 예전에는 Microwave등의 용어를 사용

                             무선통신이 급성장하면서 microwave보다 radio라는 측면을 강조

                             무선통신을 말하는 Wireless가 모두 RF에 포함됨

무선통신, 전파를 위해 안테나가 필요 → 높은 주파수의 RF신호의 carrier를 활용

- 통신 시스템에서의 RF시스템

기존의 모바일 및 스마트폰에서 RF기술에는 고주파 RF 및 안테나 뿐만 아니라 후속 아날로그 및 기타 부품도 포함된다.

통신 시스템에서 각 변조 (BPSK, QPSK, 16QAM 등)에 대한 BER, PER 또는 FER이 핵심 시스템 성능 매개 변수이다.

레이더(Radar) 시스템의 경우 FAR(False Alarm Rate) 및 탐지 확률이 주요 매개 변수이다.

주어진 목표 BER 또는 FAR에 대해, 각 변조(16QAM...)에 필요한 SNR이 결정된다.

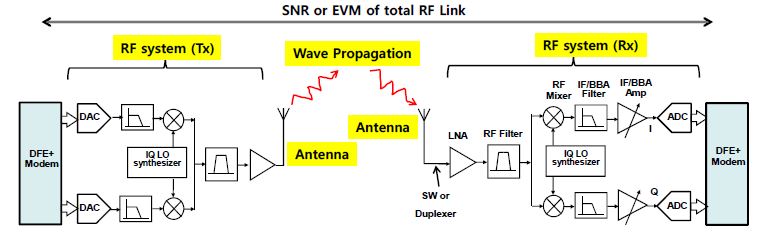

통신시스템에서의 RF시스템

Radar시스템에서의 RF시스템

- Radar

레이더는 항공기, 선박, 차량, 사람 등과 같은 반사 물체의 감지 및 위치를 위한 전자기 시스템

전자파를 방출하고 대상에서 반사된 에코 신호를 감지한다.



수많은 RF부품이 CMOS 단일칩 기술의 획기적인 발달로 RF FEM칩과 RF Transceiver칩으로 단일칩화되어 소형화되고 저가화됨.

기지국, 레이더 및 장거리 통신 시스템을 위한 RF전력 증폭기 모듈 내부

비슷한 방식으로 주파수 합성기, 스위치, 수신기 모듈이 구현 및 배포된다.



- 무선전력 전송기술

무선전력 전송(WPT:Wireless Power Transfer) 기술은 스마트폰을 중심으로 가전, 차량 등 다양한 분야로 확장

가정내 다양한 가전, 컴퓨터 및 각종 IoT 디바이스들의 원거리 충전기술도 개발 진행

위치, 방향 등 자유도를 높이고 전송거리 확장 및 다양한 이종기기 충전

RF Engineer

1) RF Chip Designer

- RF 시스템 및 아키텍처 설계

- CAD 툴(ADS, Cadense)을 사용한 RF 및 아날로그 회로 설계

- CAD 도구를 사용한 칩 레이아웃(Cadense Virtsuoso...)

- RF 칩 테스트 PCB 보드 설계

- RF 및 아날로그 측정

2) RF Module Designer

- RF 테스트보드 설계

- RF 부품 테스트 및 검증

- RF 시스템 및 아키텍처 설계

- RF 및 시스템 성능 측정
